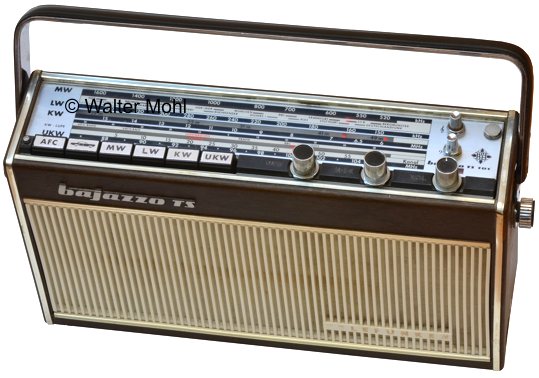

Telefunken Bajazzo TS 101

Telefunken Bajazzo TS101

Baujahr 1966
Langwelle 150 - 340 kHz
Mittelwelle 520 - 1620 kHz.
Kurzwelle 5,94 - 12,5 MHz
UKW 87,5 - 104 MHz
Kurzwellenlupe mit Eichung für Radio Luxemburg.
11 Transistoren: AF106, 2xAF121, 2xAF138, AF137, OC604, AC122, AC116, 2xAD155
5 Dioden: 3xAA112, BA124, BZY8
7 AM Kreise, davon 2 veränderbar durch C
Der MW-Vorkreis wird bei Autobetrieb zur besseren Antennenanpassung auf L-Abstimmung umgeschaltet.
Getrennte Abstimmung für AM und FM
12 FM-Kreise, davon 2 veränderbar durch L
Zwischenfrequenz 460 kHz bei AM, 10,7 MHz bei FM
Abschaltbare UKW-Abstimmautomatik (AFC)
Ferritstabantenne für Mittelwelle und Langwelle
Teleskopantenne für UKW und Kurzwelle
Permanentdynamischer Lautsprecher 13 x 7,5 cm
Ausgangsleistung 2,5 Watt bei Batteriebetrieb, 5 Watt bei Autobetrieb
getrennte Bass- und Höhenregler
Skalenbeleuchtung bei Autobetrieb
Anschlüsse für Tonband/Phono, Ohrhörer, Antenne und Erde
Teakholzgehäuse mit den Abmessungen: 32x19x9 cm, Gewicht 3,1 kg.
Versorgung durch sechs Monozellen oder optionale Autohalterung

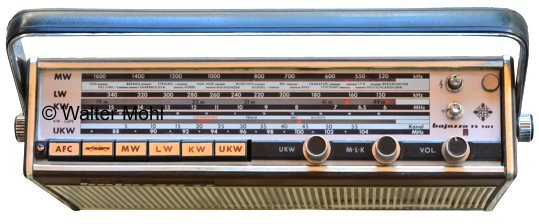

Telefunken Bajazzo TS101

Funktioniert ein Wellenbereich nicht, ist oft eine verklemmte Andruckfeder im Tastenschieber schuld. Manchmal wurde das Gerät dann bei früheren Reparaturversuchen regelrecht in Kontaktspray "gebadet". Das nutzt allerdings bei fehlendem Kontaktdruck wenig. Die Kontaktschieber lassen sich nach lösen der Sperre einfach nach oben herausziehen und instandsetzen.

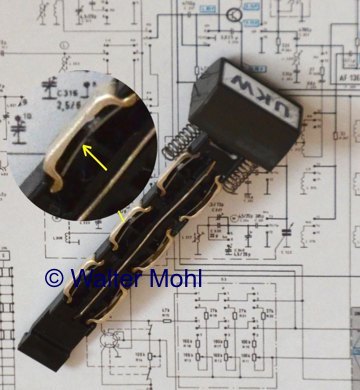

Telefunken Bajazzo TS101 UKW-Tastenschieber
