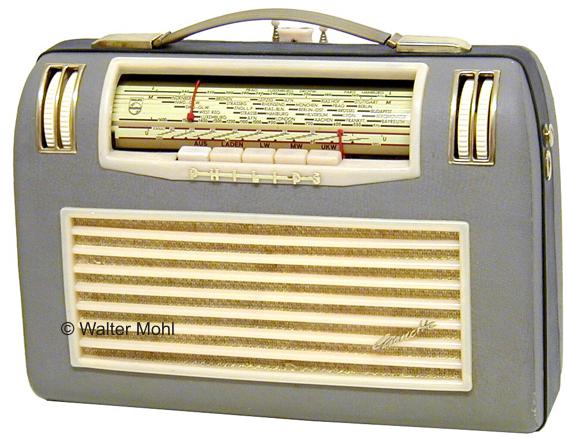

Philips Annette LD 480 AB

Philips Annette LD 480 AB

Reiseempfäenger für aus dem Jahr 1958
MW, LW, UKW
Zwischenfrequenz 460 kHz für AM, 10,7 MHz für FM

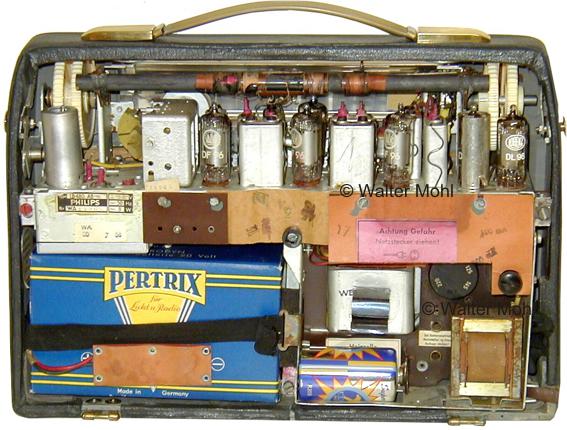

Bestückt mit 7 Batterie-Röhren:
DF97 = selbstschwingende FM-Mischstufe
DF96 = 1. FM ZF-Stufe / AM Vorstufe
DK96 = selbstschwingende AM-Mischstufe
DF96 = 2. FM ZF-Stufe
DF96 = 3. FM ZF-Stufe / AM ZF-Stufe
DAF96 = AM Demodulator
DAF96 = NF Vorstufe
DL96 = NF Endstufe
Der Ratiodetektor ist mit 2 Germaniumdioden OA72 realisiert.
Ferritantenne (Ferroceptor) für Mittelwelle und Langwelle
2 Teleskopantennen
getrennte Abstimmung für AM und FM
permanent-dynamischer Lautsprecher
Klangregler
Bertrieb am Wechselstromnetz umschaltbar 110/125/145/220 Volt oder mit 90 Volt Anodenbatterie.
Für die Röhrenheizung wird eine Monozelle verwendet, die durch eine Ladeschaltung aufgefrischt werden kann.
