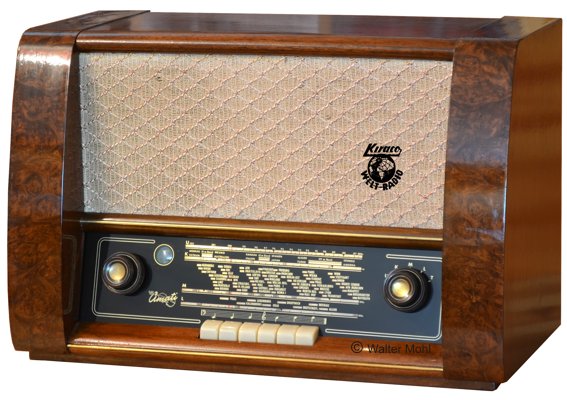

Kiraco Amati "D" DW5420U
Kiraco Amati

Ein Gerät aus dem Jahr 1954.
Langwelle, Mittelwelle, Kurzwelle, UKW.

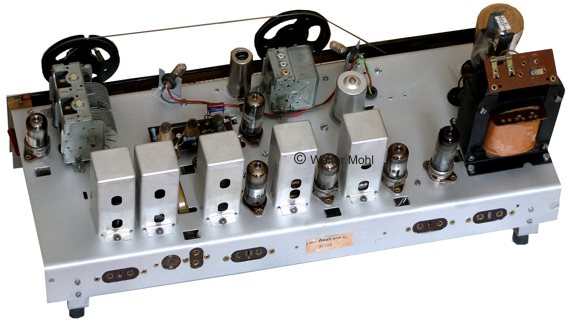

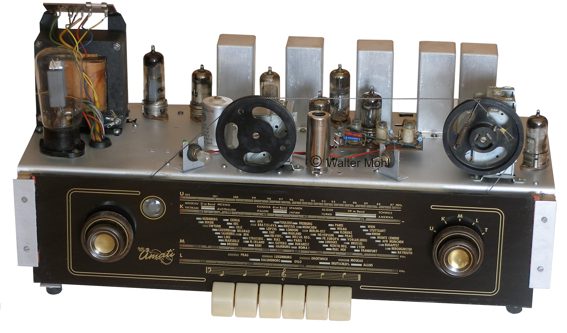

10 Röhren:
EF80 = FM-Vorstufe
EC92 selbstschwingende FM-Mischstufe
ECH42 AM-Mischstufe
ECH42 AM-Oszillator
EAF42 = 1. FM ZF-Stufe
EAF42 = AM-Demodulator
EF85 = 2. FM ZF-Stufe / AM-ZF-Stufe
EB41 = FM-Ratiodetektor
EM34 = Abstimmanzeige<
EF41 = NF-Vorstufe
EL41 = NF-Endstufe
AZ11 = Zweiweggleichrichter
6 AM-Kreise, 10 FM-Kreise
Zwischenfrequenz 470 kHz für AM, 10,7 MHz für FM
6 Klangtasten.

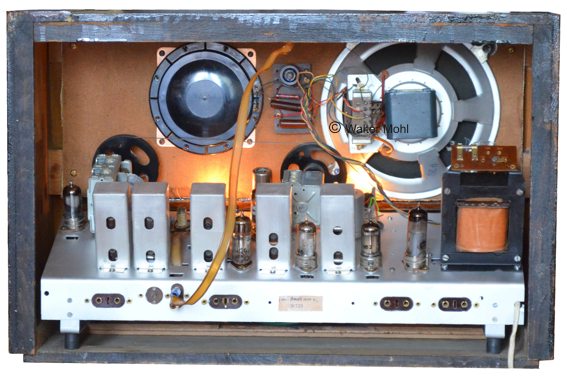

permanentdynamischer Lautsprecher 17cm, elektrostatischer Lautsprecher 11cm
Anschlüsse für Hochantenne, Erde, UKW-Dipol, Tonabnehmer, Lautsprecher 5 Ohm.
Die Primärseite des Ausgangsübertragers wurde als Ausgang für Tonbandgeräte an Bananenstecker-Buchsen gelegt.
Verkauft wurden diese Radios durch die Firma Kisters Radio Company aus Meersburg am Bodensee im Direktvertrieb.
Hersteller war die Firma Alfred Jentsch Apparatebau ebenfalls in Konstanz.
